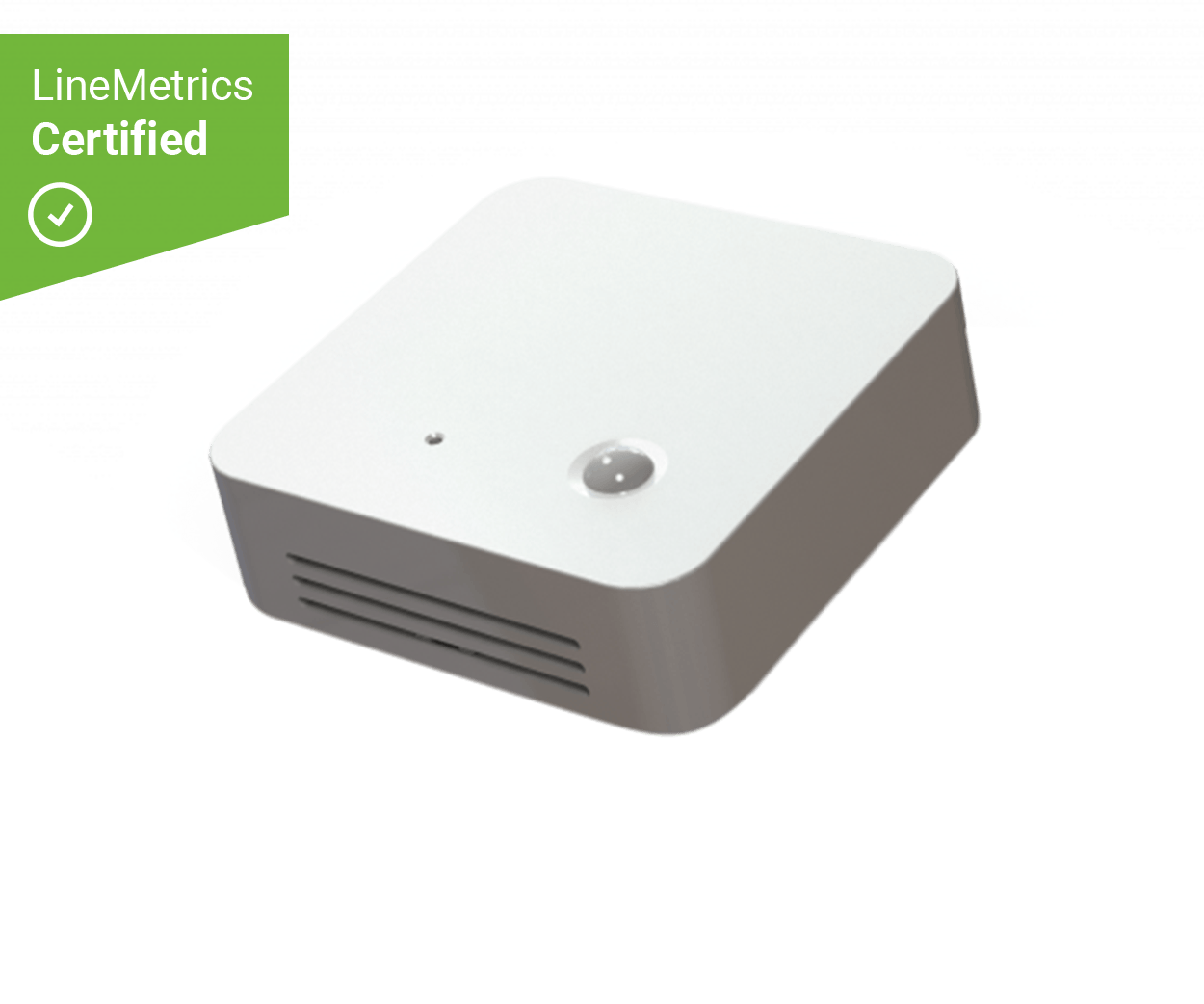

Elsys ERS Sound | ELS-ERS-SOUND
LoRa Sound Sensor
Misst durchschnittliche Lärmbelastung und erkennt Lärmspitzen
Weitere Werte: Temperatur, Luftfeuchtigkeit, Helligkeit, Bewegung (PIR)
Enorme Funkreichweite – kein Vergleich mit WiFi
Batterielebensdauer von ca. 2 Jahren
Plug & Play Integration mit der LineMetrics Plattform
Beschreibung
Der LoRa Sound Sensor ist ein multifunktionaler Sensor, der insbesondere für die Erfassung von Geräuschen bzw. Lärm am Arbeitsplatz entwickelt wurde. Er erfasst sowohl den durchschnittliche als auch den maximalen Lautstärkepegel und ist damit ideal geeignet um Störfaktoren zu erkennen und zu vermeiden bzw. auch um gesetzliche Anforderungen an die Arbeitsstätte zu überwachen und zu dokumentieren.
Mit Temperatur-, Luftfeuchte- und Helligkeitsdaten können Heizung, Klimatisierung, Lüftung und Lichtverhältnisse überwacht und optimiert werden. Ein für alle angenehmes Raumklima kann auf Basis objektiver Fakten geschaffen werden. Der integrierte, Infrarot-basierte Bewegungssensor übermittelt alle 15 Minuten die Anzahl der in diesem Zeitraum erfassten Bewegungen – vollkommen anonym. Auf dieser Basis können Flächennutzung und -bedarf detailliert analysiert werden und bedarfsorientierte Services, beispielsweise die Reinigung, eingeführt werden.
Der Sensor verfügt über eine Batterielaufzeit von rund 2 Jahren und zeichnet sich durch eine hohe Funkreichweite innerhalb von Gebäuden aus. Aufgrund eines speziellen Übertragungsprotokolls kann auch bei hoher Reichweite und herausfordernden Umgebungen eine maximale Verfügbarkeit der Messwerte (>99%) erzielt werden. Durch sein schlichtes Design eignet sich dieser Sensor für beliebige Umgebungen, beispielsweise Büros, Schulen oder Gesundheitseinrichtungen.
Technische Daten
-
- Temperatur: 0 – 50 °C (+-0,2°C)
- Luftfeuchtigkeit: 0 – 85% RH (+-2%)
- Helligkeit: 4 – 2.000 LUX (+-10 LUX)
- Bewegungen: Wert von 0 – 256 pro 15-Minuten-Intervall (Erfassungswinkel 90°, max. 5 m Reichweite)
- Sound Peak: 35 – 70 dBspl (+-5dB)
- Sound Average: 65-99 dBspl (+-5dB)
- Sendeintervall: 15 Minuten
- Datenverfügbarkeit: >99% auch bei großer Funkdistanz
- LoRa-Funkreichweite: max. 8km Outdoor / einige 100m in Gebäuden
- Stromversorgung: 2x 3,6 V AA Lithium Batterien, Laufzeit abhängig von Verbindungsqualität Sensor <-> LoRa Gateway
- Einsatzumgebung: Innenräume wie Büros, Schulen, etc. (nicht für Outdoor- oder Industrie-Umgebungen geeignet!)
- Größe & Gewicht: 86 x 86 x 28 mm, 100 g inkl. Batterie
- Lieferumfang: Sensor, Anleitung, QR-Sticker, Montagematerial
- Datenblatt (Englisch, Hersteller)
- Benutzerhandbuch (Englisch, Hersteller)
Messpunkte
Datenerfassung
- Der Sensor misst alle 10 Sekunden die aktuelle Lautstärke und überträgt die durchschnittliche Lautstärke pro Sendeintervall.
- Sendeintervall: 15 Minuten
- Wertebereich: 35 – 70 dBspl (Auflösung: 1 dB, Genauigkeit: +/-5 dB)
Datenerfassung
- Der Sensor misst alle 10 Sekunden die aktuelle Lautstärke und überträgt die maximale Lautstärke pro Sendeintervall.
- Sendeintervall: 15 Minuten
- Wertebereich: 65 – 99 dBspl (Auflösung: 1 dB, Genauigkeit: +/-5 dB)
Datenerfassung
- Die Lufttemperatur in Innenräumen (z.B. Büro, Schulklasse) wird alle 15 Minuten übermittelt.
- Wertebereich: 0 – 50°C (Auflösung: 0,1°C; Genauigkeit: +/- 0,2°C)
Visualisierung
Visualisierung / Screenshot als Linien-Diagramm (1-Stunden-Auflösung):
Temperaturverlauf eines Monats in einem LineMetrics Büro. Wie man anhand der Bereiche erkennen kann, befindet sich ein Großteil der Messwerte im optimalen Temperaturbereich eines Büros. Die farbig markierten Bereiche können individuell konfiguriert werden.
Datenerfassung
- Die relative Luftfeuchte in Innenräumen wird alle 15 Minuten übermittelt.
- Wertebereich: 0 – 85% RH (Auflösung: 0,1% RH; Genauigkeit: +/- 2% RH)
Visualisierung
Verlauf der relativen Luftfeuchte über ein gesamtes Monat in einem LineMetrics Büro.
Datenerfassung
Der Sensor erfasst mittels PIR Sensor Bewegungen im Umkreis von max 5 Metern. Alle 15 Minuten wird die Anzahl der Bewegungen gesendet.
Erfassungsbereich (seitliche Ansicht bei Montage des Sensors in Höhe von 1,60 m):
Visualisierung
Zeigt die Anzahl der Bewegungen pro Stunde in einem LineMetrics Büro (in Zeiten von Home-Office).
Bewegungsdaten können in der LineMetrics Cloud zu Raumzustandsdaten weiterberechnet:
Zeiten während eines Tages, zu denen ein LineMetrics Büroraum belegt (1) bzw. nicht belegt (0) ist.
Hinweis: Aufgrund des fixen Sendeintervalls von 15 Minuten kann der Belegungszustand des Raums nicht in Echtzeit erfasst werden! Wird die Belegung eines Raums in Echtzeit benötigt (zB Belegung Meetingraum nach Buchung) sollte der LoRa Raumbelegungs-Sensor verwendet werden.
Datenerfassung
- Die erfasste Lichtstärke in Innenräumen wird alle 15 Minuten übertragen.
- Wertebereich: 4 – 2000 LUX (Auflösung: 1 LUX / Genauigkeit: +/- 10 LUX)
Visualisierung
Verlauf der Lichtstärke über den Zeitraum eines Monats in einem LineMetrics Büro.
Für Sie getestet: Der beste Sensor am Markt
Dieser Sensor hat sich in unserem Testlabor gegen vergleichbare Modelle durchgesetzt und in der Praxis bewährt.
Enorme Funkreichweite: Ganze Gebäude abdecken
Viele Kilometer Reichweite im Freien bzw. hunderte Meter in Gebäuden – kein Vergleich mit WiFi! Mehr >
Batteriebetrieben mit rund 2 Jahren Laufzeit
LoRa Funk ist sehr energieeffizient. Je nach Qualität der Funkverbindung halten die Batterien viele Jahre.
Plug & Play Integration in Gesamtsystem
Ganz einfach und in wenigen Minuten zu ersten Messdaten dank Baukastensystem – vom Sensor bis zur Cloud.
Ihre Vorteile mit der LineMetrics Plattform
All-in-One: Ein Gesamtsystem für Raum-Monitoring
1. Geräuschpegel & Co erfassen
Der batteriebetriebene Funksensor kann in beliebigen Räumen montiert werden. Er erfasst zuverlässig alle Werte und überträgt sie per LoRa weiter.
2. Messdaten übermitteln
Das LoRa Funkgateway schafft ein Funknetzwerk für bis zu 1.000 Sensoren. Die gesammelten Messdaten werden per Mobilfunk an die Cloud übermittelt.
3. Auswerten und alarmieren
In der Cloud werden alle Sensoren verwaltet und alle Messdaten gespeichert. Analysen, Warnmeldungen und Datenintegration per API sind einfach möglich.
Was steckt dahinter? Erfahren Sie, was LineMetrics leistet, damit Sie die gewünschten Messdaten einfach erhalten.
Eine IoT-basierte Monitoring-Lösung zu entwickeln und zu betreiben ist aufwändiger, als viele glauben. Hier nur ein kleiner Auszug dessen, was LineMetrics für Sie im Hintergrund leistet, damit Sie ganz einfach und zuverlässig an die gewünschten Messdaten kommen:
- Auswahl von internationalen Lieferanten, Supply Chain Management und Preisverhandlungen
- Auswahl und Tests der einzelnen Hardware-Devices, Qualitätsmanagement Hardware
- Device und Firmware Management
- Optimierungen hinsichtlich Funkreichweite und Batterielaufzeit
- Datenbank Management
- Connectivity Management (SIM Karten)
- Security und Verschlüsselung, inklusive Updates
- Erstellung von Anleitungen und Unterstützung beim Rollout
- 24/7 Monitoring der gesamten Lösung, Support in Problemfällen
Cloud-Plattform: Messwerte analysieren und weiterverarbeiten
Die LineMetrics Cloud ermöglicht die Erstellung von individuellen Dashboards, auf denen Sie die für Sie wichtigsten Daten im Blick behalten können. Messwerte können in Form von Balken, Kurven, Messuhren, etc. dargestellt, kombiniert und farblich gestaltet werden. In diesem Screenshot werden vergangene und aktuelle Messwerte des Sensors angezeigt:
Warnmeldungen können für individuelle Bereiche/Grenzwerte erstellt und mit einer Auslöseverzögerungen versehen werden. Dadurch wird bei einer lediglich kurzen Überschreitung von kritischen Werten noch keine Warnung versandt. Auch eine zweite Bedingung zur Auslösung einer Warnung kann konfiguriert werden.
Warnungen sind per E-Mail (siehe Screenshot) oder per SMS möglich. Empfänger, Betreff und Nachricht können ganz einfach individuell konfiguriert werden.
Plug & Play: Schnell und einfach Messdaten erhalten (< 3 Minuten!)
Die LineMetrics Gesamtlösung ermöglicht eine Inbetriebnahme der Lösung per Plug & Play – ohne Techniker, IT-Abteilung, Kabelverlegen und Netzwerkzugang. Die gesamte Hardware mit allem Zubehör und einfachen Inbetriebnahmeanleitungen senden wir Ihnen zu. Innerhalb weniger Minuten können die ersten Messdaten in der LineMetrics Cloud analysiert werden. Für Fragen, Probleme und Tipps haben wir ein umfangreiches Service-Center für Sie eingerichtet und sind selbstverständlich auch persönlich jederzeit erreichbar.
Video zeigt Inbetriebnahme des LoRa CO2-Sensors – die Vorgangsweise beim Innenraum-Sensor ist gleich.
Inklusive Anleitungen
Eigens erstellte Inbetriebnahme- und Montageanleitung, gedruckt und online verfügbar. Beispiel >
Inklusive LiSOCl2-Batterien
Höchste Energiedichte und konstantes Spannungslevel über die gesamte Entladedauer.
Inklusive Montagematerial
3M VHB Klebepads und/oder Schrauben (TX20) sowie Dübel von Würth liegen bei.
Inklusive QR-Code Sticker
Messwerte am Handy ablesen: Einfach QR-Code scannen und die Werte ansehen. Ausprobieren >
Enterprise-ready: Die flexible und zukunftssichere Unternehmenslösung
Strenge Qualitätskriterien
Unsere Qualitätsanforderungen umfassen nicht nur die zertifizierte Hardware, sondern selbstverständlich auch die Sicherheit Ihrer Daten. LineMetrics setzt daher ausschließlich auf stark verschlüsselte Kommunikation und mehrfach redundante Server in Hochsicherheits-Datencentern in der DACH-Region.
Effizienter Roll-out
Ein schneller und kostengünstiger Roll-out ist durch Mitarbeiter vor Ort möglich, egal wie viele Standorte, egal wo in Europa. Alles, was für Inbetriebnahme und Betrieb der Lösung notwendig ist, wird mitgeliefert – bis hin zur SIM-Karte mit LTE-Datenpaket.
Professioneller Support
Ein kompetenter Ansprechpartner für Fragen, egal ob es um Sensor, Funkverbindung, Datenbank oder Dashboards geht. Zusätzlich stehen Ihnen Help-Center, Knowledge-Base und Support-Ticket System 24/7 zur Verfügung.
Einfache Integration (API)
Vorhandene Software und Apps können weiterverwendet und per API automatisch mit Sensordaten angereichert werden. Dadurch werden bestehende Prozesse und IT-Systeme nicht verändert.
